Produtos

A Varimaster possui uma linha completa de materiais elétricos de baixa tensão CHINT e CKW, para controle, proteção, conexão, comando, sinalização e acionamento de instalações elétricas. Os produtos CKW e CHINT possuem dois anos de garantia e são certificados por importantes organismos nacionais e internacionais, como: Inmetro, CB, UL, CEBEC, KEMA, SEMKO, PCT, VDE, FI, ESC, RCC e IMQ.

Botoeiras de comando - Chint e CKW

botoeira-de-for00023032016113357

As botoeiras de força BS - CKW  são equipadas com dispositivo de proteção contra excesso de cargas elétricas, realizando o controle do motor.

Função Liga-desliga

Caixa metálica

Operação trifásica
Frequência 50/60HZ.
Tensão até 380V,
Corrente de trabalho:  4A (1.5kw/380VAC)
                                         8A (2.7kw/380VAC)
                                        17A (7,5kw/380VAC)

Grau de operação IP20.

 De acordo com as normas IEC60947-3 e IEC60947-5-1



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

botoeira-para-p00123032016105552

As botoeiras pendentes NP3 CHINT e CKW são específicas para aplicações em pontes rolantes, talhas elétricas, guinchos de coluna, pórticos e equipamentos de elevação e transporte.
Possibilitam ao operador um fácil manuseiro de utilização e operação, através de um equipamento prático, leve e resistente.
Grau de proteção: IP65
Boa capacidade de aplicação a prova de pó e chuva.
Tensão nominal de isolamento Ui: 400V
Corrente térmica convencional Ith: 20A

Funções

NP3-1 para cima + para baixo

NP3-1A liga + desliga + para cima + para baixo

NP3-1K liga + desliga + para cima + para baixo + botão de emergência

NP3-2 para cima + para baixo + esquerda + direita

NP3-2A liga + desliga + para cima + para baixo + esquerda + direita

NP3-2K liga + desliga + para cima + para baixo + esquerda + direita + botão de emergência

NP3-3 para cima + para baixo + esquerda + direita + para frete + para trás

NP3-3A liga + desliga + para cima + para baixo + esquerda + direita + para frete + para trás

NP3-3K liga + desliga + para cima + para baixo + esquerda + direita + para frete + para trás + botão de emergência



Certificados




Catálogo Online


Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

botoeira-caixa-00023032016105107

Botoeira em caixa plástica, para aplicação em serviços leves.
Disponível em três tamanhos: 1, 2 ou 3 furos.
Furação padrão de 22mm.
Cor base preta e tampa cinza.

Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Botões de comando - Chint e CKW

Botões de comando NP2 CHINT e CKW para painéis e quadros elétricos, com furação de 22mm.
Acabamento plástico (NP2-E)
Diversas cores e modelos:

  • botão pulsador: branco, preto, verde, vermelho, azul, ou amarelo, plástico (NP2-EA)
  • botão pulsador com iluminação: branco, preto, verde, vermelho, azul, ou amarelo, plástico (NP2-EW)
  • botão duplo: verde e vermelho, plástico (NP2-EL8325)
  • botão duplo com iluminação: verde e vermelho, plástico (NP2-EW8465)
  • botão cogumelo tipo "soco" de emergência: preto, verde, vermelho, amarelo, ou azul, plástico (NP2-EC)
  • botão cogumelo de emergência trava-gira: vermelho, plástico (NP2-ES542)
  • chave comutadora com manopla curta: preto, 2 ou 3 posições fixas ou com retorno, plástico (NP2-ED)
  • chave comutadora com manopla longa: preto, 2 ou 3 posições fixas ou com retorno, plástico (NP2-EJ)

Botões de comando completos, já montados com bloco de contato auxiliar. O bloco de contato auxiliar também é vendido separadamente.

Características Gerais:
Normas: GB14048.5-1993, IEC 60947.5.1, EN 60947.5.1
Material: com alta resistência: mecânica, ao calor e elétrica, auto extinguível VO.
Esquema de Contatos: Segundo CENELEC – 50013
Grau de Proteção: IP 40 (IP 66 com capa de proteção)
Limite de Temperatura:
Funcionamento - de -25ºC ~ +70ºC
Armazenagem - de -40ºC ~ +70ºC

Certificados



Catálogo online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

Botões de comando NP2 CHINT e CKW para painéis e quadros elétricos, com furação de 22mm.
Acabamento metálico (NP2-B)
Diversas cores e modelos:

  • botão pulsador: branco, preto, verde, vermelho, azul, ou amarelo, metálico (NP2-BA)
  • botão pulsador com iluminação: branco, preto, verde, vermelho, azul, ou amarelo, metálico (NP2-BW)
  • botão duplo: verde e vermelho, metálico (NP2-BL8325)
  • botão duplo com iluminação: verde e vermelho, metálico (NP2-BW8465)
  •  botão cogumelo tipo "soco" de emergência: preto, verde, vermelho, amarelo, ou azul, metálico (NP2-BC)
  • botão cogumelo de emergência trava-gira: vermelho, metálico (NP2-BS542)
  • chave comutadora com manopla curta: preto, 2 ou 3 posições fixas ou com retorno, metálico (NP2-BD)
  • chave comutadora com manopla longa: preto, 2 ou 3 posições fixas ou com retorno, metálico (NP2-BJ)

Botões de comando completos, já montados com bloco de contato auxiliar. O bloco de contato auxiliar também é vendido separadamente.

Características Gerais:
Normas: GB14048.5-1993, IEC 60947.5.1, EN 60947.5.1
Material: com alta resistência: mecânica, ao calor e elétrica, auto extinguível VO.
Esquema de Contatos: Segundo CENELEC – 50013
Grau de Proteção: IP 40 (IP 66 com capa de proteção)
Limite de Temperatura:
Funcionamento - de -25ºC ~ +70ºC
Armazenagem - de -40ºC ~ +70ºC

Certificados



Catálogo online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

Botões de comando para painel, com furação 22mm.

A linha de botões NP8 CHINT, possui um design mais moderno em comparação com outras categorias.  Seus contatos são encaixados e não fixados por parafuso.

Diversas cores e modelos: botão pulsador simples com ou sem iluminação, botão pulsador duplo verde e vermelho com ou sem iluminação, botão cogumelo tipo "soco" de emergência com ou sem trava, chave comutadora com ou sem iluminação.

Botões de comando completos, já com bloco de contato auxiliar. O bloco pode ser vendido separadamente também, para personalizar o botão de acordo com a sua necessidade.

Características gerais:
Temperatura ambiente entre -5℃~+40℃, a temperatura média em 24h não pode ser superior a +35℃;
Altitude: ≤2000m.
Condições Atmosféricas: A umidade relativa do ar não deve ultrapassar 50% quando a temperatura mais alta for +40℃; umidade relativa muito mais alta pode ser permitida com a condição que a temperatura seja mais baixa, por exemplo, quando a temperatura está em +20℃, a umidade relativa pode ser de até 90%. Quanto ao orvalho, que aparece contingencialmente devido a mudanças da temperatura, devem ser tomadas medidas especiais.
Grau de poluição: 3
Categoria de Instalação: Ⅱ

Certificados



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

A alavanca de comando, também conhecida como chave manipuladora, é um elemento de chaveamento que simplifica as operações. Indicado para serviços leves.

A chave manipuladora permite o controle da alavanca nas quatro direções. E seu mecanismo permite uma ação rápida dos contatos.

Furação: 30mm

Capacidade dos contatos: 5A-110VAC / 3A-220VAC / 1A-440VAC

Corrente de condução: máximo 10A

Resistência de isolação: 100M (500VCC)

Rigidez dielétrica: 2200VCA - 1 minuto

Vida elétrica: mínimo 500.000 operações

Vida mecânica: mínimo 500.000 operações

Temperatura ambiente: - 20 ~ 50 °C



Modelos disponíveis:

  • XMR-301 2 posições com retorno 2NA
  • XMR-302 4 posições com retorno 4NA
  • XMR-303 4 posições com retorno 6NA
  • XMR- 304 4 posições com retorno 8NA



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000








Caixa de Passagem

As caixas de passagem de sobrepor são ideais para a montagem de equipamentos elétricos em geral, passagem e comando e/ou outras ligações em ambientes úmidos. Fabricadas obedecendo a norma NBR.

Com tampas alta ou baixa, opaca ou transparente, sua fixação é feita através de parafusos, agilizando a montagem. Há a opção para fixação de trilho DIN e placa de montagem.
Suporte para colocação de lacre são benéficos para uma boa utilização da caixa de acordo com a necessidade do usuário.


Matérias Primas: Material Termo-Plástico auto-extinguível
Norma: Conforme Norma NBR IEC60670-1
Grau de Proteção: IP 44 a IP 56
Proteção Mecânica: IP XX7


Características:
Duplo isolamento
Parafuso 1/4" de volta sem elementos metálicos
Opção de tampas opacas e transparentes, altas ou baixas, com dobradiça articulada
Disponível também opção de parafusos com rosca quadrada



Medidas disponíveis das caixas de passagem:

  • CAIXA PASSAGEM 32X61 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 33X75 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 80X80 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 102X102X55  TAMPA TRANSPARENTE
  • CAIXA PASSAGEM 102X102X55 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 107X135X86 TAMPA CEGA OPACA ALTA
  • CAIXA PASSAGEM 154X110X70  TAMPA CEGA OPACA
  • CAIXA PASSAGEM 137X222X86  TAMPA CEGA OPACA
  • CAIXA PASSAGEM 170X145X90 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 234X174X143 TAMPA CEGA OPACA ALTA
  • CAIXA PASSAGEM 234X174X90  TAMPA CEGA OPACA
  • CAIXA PASSAGEM 300X220X120 TAMPA CEGA OPACA
  • CAIXA PASSAGEM 300X220X148 TAMPA TRANSPARENTE
  • CAIXA PASSAGEM 300X220X148  TAMPA CEGA OPACA



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000




Capacitores de baixa tensão - Chint e CKW

Os capacitores de baixa tensão BZMJ da Chint e CKW, foram desenvolvidos para aplicação em Correção do Fator de Potência nas instalações elétricas.

Os capacitores ajudam a reduzir as penalidades para baixo fator de potência, otimizando o consumo de energia, aumentando a disponibilidade de energia e, no final, melhorando o desempenho do seu negócio.

Informações Gerais
Classificação elétrica: ≤CA1000V;
Padrões: IEC/EN 60831-1:1996.

Tensões disponíveis: 230VAC, 380VAC e 440VAC.



Certificados



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Os capacitores para correção do fator de potência NWC5 da Chint são fabricados em conformidade com a norma IEC/EN 60831-1996.

Os capacitores são desenvolvidos a base de filme de polipropileno metalizado auto-regerativo com dispositivo interruptor de segurança contra pressão interna.
Melhora o fator de energia e a qualidade de energia



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



Chaves de acionamento - Chint e CKW

As chaves de partida QCX2 são destinadas a manobra/acionamento e proteção de motores monofásicos e trifásicos, acoplados às mais variadas máquinas. São recomendados para motores que partem em vazio.

De acordo com a aplicação, são disponíveis chaves de partida direta trifásica e partida direta monofásica.

Composição: contator de potência + rele termomagnético

Faixa de ajuste do rele: 1-1,6A / 1,6-2,5A / 2,5-4A / 4-6A / 5,5-8A / 9-13A / 12-18A / 17-25A

Para aplicação em 220VAC ou em 380VAC, 50/60 Hz

Montagem em caixa termoplástica

Grau de proteção: IP55

Faixa de temperatura: -5 a 50°C

Fácil instalação. Pode ser conectado na parte superior ou inferior através de embutes, prensa-cabos



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

As chaves de partida LE1 são destinadas a manobra/acionamento e proteção de motores monofásicos e trifásicos, acoplados às mais variadas máquinas. São recomendados para motores que partem em vazio.

De acordo com a aplicação, são disponíveis chaves de partida direta trifásica e partida direta monofásica.

Composição: contator de potência + rele termomagnético

Faixa de ajuste do rele: 23-32A / 30-40A / 37-50A / 55- 70A

Para aplicação em 220VAC ou em 380VAC, 50/60 Hz

Grau de proteção: IP55

Faixa de temperatura: -5 a 50°C

Fácil instalação.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



As chaves reversoras NH40, também conhecidas como chaves de transferência, são indicadas para sistema de energia alternativa (exemplo: concessionária - gerador). O seu mecanismo impede que duas fontes sejam ligadas ao mesmo tempo, garantindo a total separação entre elas, viabilizando o fornecimento de energia por parte do gerador, caso o abastecimento comum seja interrompido por alguma razão.

Em caso de queda de energia, a chave reversora possibilita um rápido e seguro acionamento e restabelecimento.

Possui a mesma função de dois contatores de potência intertravados, porém com a vantagem de economia de espaço em sua instalação elétrica.



Modelos disponíveis:

  • Chave reversora manual tripolar ou tetrapolar: 100, 160, 200, 250, 400, 630, 800 ou 1000A
  • Chave reversora motorizada tripolar ou tetrapolar: 100, 160, 200, 250, 400, 630, 800 ou 1000A







Catálogo Online Reversora Manual

Catálogo Online Reversora Motorizada



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

As chaves seccionadoras NH40 foram desenvolvidas para operação sob carga e são compatíveis em diversas aplicações: quadros de distribuição, chaves-gerais e em diversos equipamentos e maquinas. As chaves NH40 seguem as normas internacionais de desempenho de produto IEC 60947-3 e IEC 60947-1.

Disponíveis nas correntes de 100A, 160A, 200A, 250 A, 400 A, 630 A e 1000 A.

Seu acionamento é rotativo, feito por meio de manopla direta frontal. Com o eixo prolongador, é possível travar a manopla junto a porta do painel na posição desligado, através de um cadeado.

Catálogo Online

Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

A seccionadora fusível NHR17 foi desenvolvida para operação sob carga. Utilizada no circuito de distribuição e no circuito do motor, que tem alta corrente de curto circuito como o comutador de energia, o comutador de isolamento e o comutador de emergência.

Disponíveis nas correntes de 100 A, 160 A, 250 A, 400 A e 630 A, as seccionadoras da linha NHR17 são aplicadas juntamente com fusíveis do tipo NH, instalados nas próprias seccionadoras.

Voltagem nominal de isolamento até 800V.

Voltagem nominal operacional até 690V.

Frequência nominal 50/60Hz

1.2 Padrões: IEC/EN 60947-3.



Catálogo Online

A chave seccionadora fusível vertical NHRT40 oferece isolamento seguro e proteção contra corrente excessiva para circuitos elétricos de qualquer voltagem.

A série NHRT40 de seccionadores fusíveis verticais é usada em circuitos com voltagem nominal de 690VAC

Corrente nominal 160A, 250A, 400A e 630A.

Frequência nominal de 50/60Hz.

A série NHRT40 contém disjuntores multipolares com combinações de fusíveis raramente operados manualmente. Eles caem ou desligam de acordo com a carga.

1.2 Padrões: IEC 60947-3.





Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



As chaves rotativas Liga-Desliga podem ser aplicadas como chave geral em máquinas, equipamentos e quadros elétricos. O porta cadeado permite o bloqueio

da chave durante a manutenção, garantindo segurança.

Correntes de aplicação: 20A, 32A ou 63A.

3 pólos









Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

As chaves rotativas voltimétricas fazem a comutação para a medição de tensão, possibilitando a indicação de diferentes combinações de tensão no voltímetro.

As chaves voltimétricas destinam-se desde a medição simples de tensão num circuito monofásico até comutações entre diversas fases ou entre fase-neutro.

Também podem ser utilizadas quando a medição é feita utilizando-se transformadores de potencial



As chaves rotativas amperimétricas fazem a comutação entre os transformadores de corrente para a medição de corrente,

possibilitando a indicação das correntes nas diferentes fases.





Conectores de passagem - Chint e CKW

Os conectores de passagem são elementos cuja função principal é a organização e união segura de condutores, tanto elétrica, como mecanicamente.
Utilizados em todo o mundo, e em todos os tipos de instalações elétricas: quadros de comando para máquinas, equipamentos, controles de energia, ferrovias, etc.

Em todas as aplicações os nossos conectores garantem uma perfeita conexão.

Modelos disponíveis:

  • Conector de passagem bege SAK: 2,5 ; 4 ; 6 ; 10 ; 16 ; 35
  • Conector terra amarelo e verde EK: 2,5 ; 4 ; 6 ; 10 ; 16 ; 35
  • Borne duplo DK4Q
  • Conector porta fusível SAK 20RD

Tampas disponíveis para todos os conectores de passagem.

Fabricados em Poliamida



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000




Contatores - Chint e CKW

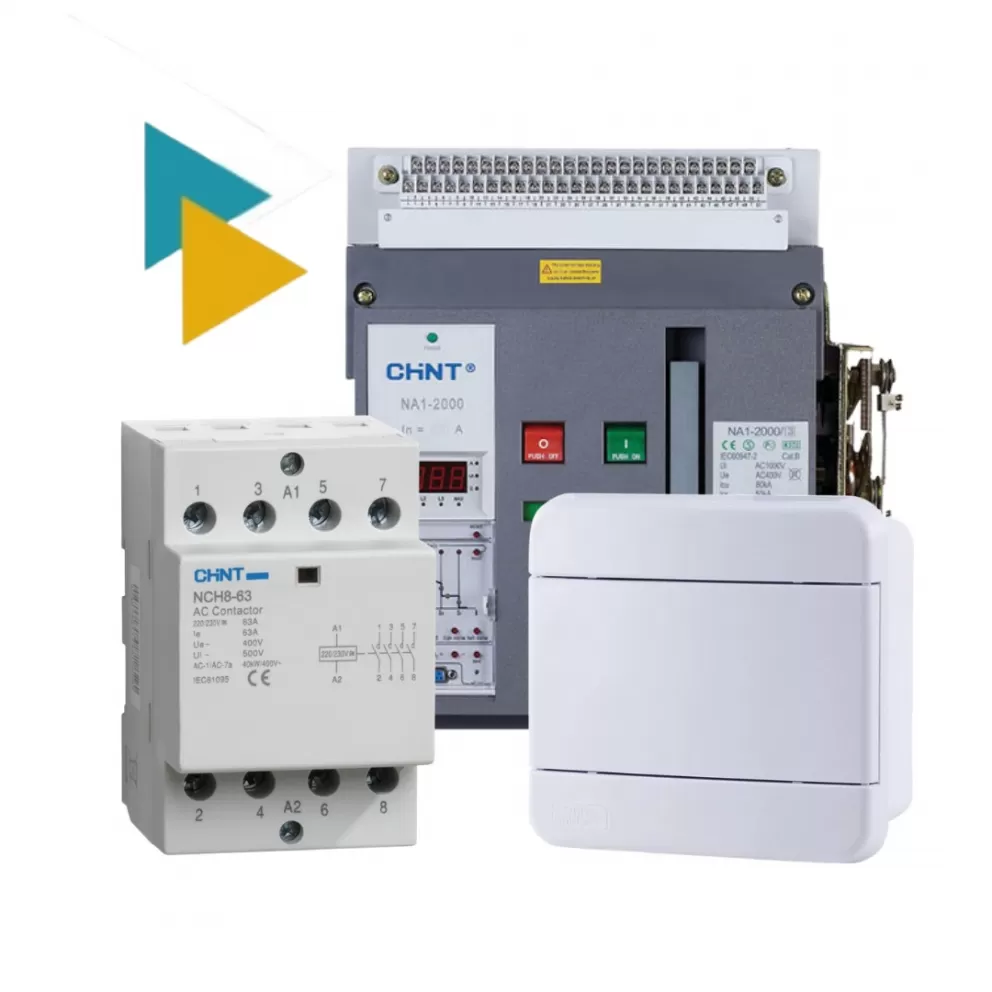

Os contatores modulares NCH8 foram desenvolvidos para auxiliar no chaveamento e controle de circuitos de potência.

São contatores utilizados principalmente para realizar controles automáticos de quadros de comando em edificações, preferencialmente em comando de circuitos de iluminação, podendo ser associados a programadores, relés, temporizadores e etc.

Informações técnicas sobre os contatores modulares:

Correntes disponíveis: 20A, 25A, 40A e 63A

Número de contatos: 2NA, 1NA+1NF, ou 2NA+2NF.

Tensões disponíveis: 24 ou 220VAC

De acordo com norma  IEC/EN 61095



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

O contator NCK3 é utilizado para aplicações HVACR (aquecimento, ventilação, ar condicionado e refrigeração).

Correntes disponíveis: 20A, 25A e 32A.

Número de polos: 1, 2 ou 3 polos.

Tensões disponíveis: 24 ou 220VAC





Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

contator-auxiliarO contator auxiliar JZC4 destina-se às mais diversas aplicações em circuitos de comando auxiliares.  Desenvolvido para manobrar os circuitos de comando, intertravamento e sinalização. Não devendo ser utilizados para manobrar cargas em substituição aos contatores de força.

O contator auxiliar JZC4 possui o mesmo design e dimensão do contator de potência NC1-09.

Corrente de até 10A.

Tensões disponíveis: 24VAC, 48VAC, 110VAC, 220VAC, ou 380VAC.

Modelos disponíveis:

  • JZC4 22 2NA+2NF
  • JZC4 31 3NA+1NF
  • JZC4 40 4NA
  • JZC4 04 4NF



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

O mini contator NC6 é diretamente derivado dos contatores de potência NC1, utilizado para remotamente ligar e desligar um circuito. Ideal para baixas cargas (até 10A em AC-3) e para a economia de espaço no painel, devido ao seu tamanho compacto.

Possui elevada performance de manobras elétricas alcançando valores superiores a mais de um milhão de manobras.

Modelos disponíveis:

  • Mini contator 6A com 1NA (NC6-0610) - 6A em Ac3 / 20A em AC1
  • Mini contator 6A com 1NF (NC6-0601) - 6A em Ac3 / 20A em AC1
  • Mini contator 9A com 1NA (NC6-0910) - 9A em Ac3 / 20A em AC1
  • Mini contator 9A com 1NF (NC6-0901) - 9A em Ac3 / 20A em AC1

Tensões: 24VAC, 48VAC, 110VAC, 220VAC ou 380VAC.

Acessórios como bobinas e blocos de contatos auxiliares também estão disponíveis a venda separadamente.



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

O contator NC1 é utilizado para remotamente ligar e desligar um circuito. Quando conectado com um relé térmico protege o circuito contra sobrecargas, como uma chave eletromagnética. Também funciona como temporizador, chave reversora e chave estrela triângulo, quando combinado com outros acessórios.

As vantagens de utilização de contatores ficam por conta do comando à distância, do elevado número de manobras e da grande vida útil mecânica.

Modelos disponíveis:

  • Contator 9A em AC3, corrente alternada, tripolar, 1NA: NC1-0910
  • Contator 9A em AC3, corrente alternada, tripolar, 1NF: NC1-0901
  • Contator 9A em AC3, corrente contínua, tripolar, 1NA: NC1-0910/Z
  • Contator 9A em AC3, corrente alternada, tetrapolar:  NC1-0904
  • Contator 12A em AC3, corrente alternada, tripolar, 1NA: NC1-1210
  • Contator 12A em AC3, corrente alternada, tripolar, 1NF: NC1-1201
  • Contator 12A em AC3, corrente contínua, tripolar, 1NA: NC1-1210/Z
  • Contator 12A em AC3, corrente alternada, tetrapolar:  NC1-1204
  • Contator 18A em AC3, corrente alternada, tripolar, 1NA: NC1-1810
  • Contator 18A em AC3, corrente alternada, tripolar, 1NF: NC1-1801
  • Contator 18A em AC3, corrente contínua, tripolar, 1NA: NC1-1810/Z
  • Contator 18A em AC3, corrente alternada, tetrapolar:  NC1-1804
  • Contator 25A em AC3, corrente alternada, tripolar, 1NA: NC1-2510
  • Contator 25A em AC3, corrente alternada, tripolar, 1NF: NC1-2501
  • Contator 25A em AC3, corrente contínua, tripolar, 1NA: NC1-2510/Z
  • Contator 25A em AC3, corrente alternada, tetrapolar:  NC1-2504
  • Contator 32A em AC3, corrente alternada, tripolar, 1NA: NC1-3210
  • Contator 32A em AC3, corrente alternada, tripolar, 1NF: NC1-3201
  • Contator 32A em AC3, corrente contínua, tripolar, 1NA: NC1-3210/Z
  • Contator 32A em AC3, corrente alternada, tetrapolar:  NC1-3204
  • Contator 40A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-4011
  • Contator 40A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-4011/Z
  • Contator 40A em AC3, corrente alternada, tetrapolar:  NC1-4004
  • Contator 50A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-5011
  • Contator 50A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-5011/Z
  • Contator 50A em AC3, corrente alternada, tetrapolar:  NC1-5004
  • Contator 65A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-6511
  • Contator 65A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-6511/Z
  • Contator 65A em AC3, corrente alternada, tetrapolar:  NC1-6504
  • Contator 80A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-8011
  • Contator 80A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-8011/Z
  • Contator 80A em AC3, corrente alternada, tetrapolar:  NC1-8004
  • Contator 95A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-9511
  • Contator 95A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-9511
  • Contator 95A em AC3, corrente alternada, tetrapolar:  NC1-9504

Tensões: 24VAC, 24VCC, 48VAC, 110VAC, 110VCC, 220VAC, 220VCC, ou 380VAC.

Certificações: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC,UL;

Conforme normas IEC/EN 60947-4-1



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

O contator NC2 é utilizado para remotamente ligar e desligar um circuito elétrico. Quando conectado com um relé térmico protege o circuito contra sobrecargas, como uma chave eletromagnética. Também funciona como temporizador, chave reversora e chave estrela triângulo, quando combinado com outros acessórios.

As vantagens de utilização destes contatores ficam por conta do comando à distância, do elevado número de manobras e da grande vida útil mecânica.

Modelos disponíveis:

  • Contator 115A em AC3, corrente alternada, tripolar: NC2-115
  • Contator 115A em AC3, corrente alternada, tetrapolar: NC2-115/4
  • Contator 150A em AC3, corrente alternada, tripolar: NC2-150
  • Contator 150A em AC3, corrente alternada, tetrapolar: NC2-150/4
  • Contator 185A em AC3, corrente alternada, tripolar: NC2-185
  • Contator 185A em AC3, corrente alternada, tetrapolar: NC2-185/4
  • Contator 225A em AC3, corrente alternada, tripolar: NC2-225
  • Contator 225A em AC3, corrente alternada, tetrapolar: NC2-225/4
  • Contator 265A em AC3, corrente alternada, tripolar: NC2-265
  • Contator 265A em AC3, corrente alternada, tetrapolar: NC2-265/4
  • Contator 330A em AC3, corrente alternada, tripolar: NC2-330
  • Contator 330A em AC3, corrente alternada, tetrapolar: NC2-330/4
  • Contator 400A em AC3, corrente alternada, tripolar: NC2-400
  • Contator 400A em AC3, corrente alternada, tetrapolar: NC2-400/4
  • Contator 500A em AC3, corrente alternada, tripolar: NC2-500
  • Contator 630A em AC3, corrente alternada, tripolar: NC2-630
  • Contator 630A em AC3, corrente alternada, tetrapolar: NC2-630/4

Tensões: 110VAC, 220VAC, ou 380VAC.

Acessórios como intertravamento mecânico horizontal ou vertical, bobinas de corrente alternada, bloco de contato auxiliar, e contatos auxiliares são vendidos separadamente.

Certificações: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC,UL;

Conforme normas IEC/EN 60947-4-1



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000





contator-de-potencia-cj40O contator CJ40 é utilizado para remotamente ligar e desligar um circuito elétrico. Utilizado para acionamento de cargas, acionamento de geradores em geral.

Também funciona como chave reversora, quando intertravado mecanicamente com outro contator em paralelo.

As vantagens de utilização destes contatores ficam por conta do comando à distância, do elevado número de manobras e da grande vida útil mecânica.

Utilizados em circuitos AC 50/60Hz.

Modelos disponíveis:

  • Contator 800A em AC3, tripolar, 4NA+2NF, CJ40-800
  • Contator 1000A em AC3, tripolar, 4NA+2NF, CJ40-1000

Acessórios como intertravamento mecânico e bobinas em corrente alternada são vendidos separadamente.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000





contator-para-banco-de-capacitadorO contator para banco de capacitor CJ19 foi desenvolvido especialmente para manobra de capacitores para correção de fator de potência. Proporcionando a melhor solução para o chaveamento de seus capacitores.

Sua utilização possibilita o desempenho necessário para este tipo de aplicação.

Os contatores para banco de capacitores possuem resistores especiais que reduzem a elevada corrente de in-rush do capacitor no momento em que são manobrados. Os resistores, montados em série aos blocos de contatos adiantados, são conectados antes dos contatos principais. Após fechamento dos contatos principais são desconectados permanecendo somente os capacitores em paralelo com sua carga indutiva para a apropriada correção de fator de potência. Este processo evita perturbações na rede e a soldagem dos contatos, garantindo elevada vida útil do contator e do capacitor.

Modelos disponíveis:

  • Contator para banco de capacitor CJ19-25 - 6KVAR/220VAC
  • Contator para banco de capacitor CJ19-32 - 9KVAR/220VAC
  • Contator para banco de capacitor CJ19-43 - 10KVAR/220VAC
  • Contator para banco de capacitor CJ19-63 - 15KVAR/220VAC
  • Contator para banco de capacitor CJ19-95 - 22KVAR/220VAC



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

contatores-intertravadosOs contatores intertravados série NC1-N são indicados principalmente para a reversão de motores.

Composto por: dois contatores montados horizontalmente intertravados com intertravamento mecânico.

O intertravamento mecânico assegura a confiabilidade da operação e evita a superposição no funcionamento dos contatores de potência.

Modelos  disponíveis:

  • NC1-09N = 9A em AC3
  • NC1-12N = 12A em AC3
  • NC1-18N = 18A em AC3
  • NC1-25N = 25A em AC3
  • NC1-32N = 32A em AC3
  • NC1-40N = 40A em AC3
  • NC1-50N = 50A em AC3
  • NC1-65N = 65A em AC3
  • NC1-80N = 80A em AC3
  • NC1-95N = 95A em AC3

Certificações: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC,UL

Tensões da bobina: 24VAC, 48VAC, 110VAC, 220VAC ou 380VAC.

Conforme normas IEC/EN 60947-4-1



Catálogo Online

contatores-intertravados-nc2

Os contatores intertravados série NC2-N são indicados principalmente para a reversão de motores.

Composto por: dois contatores montados horizontalmente ou verticalmente intertravados com intertravamento mecânico.

O intertravamento mecânico assegura a confiabilidade da operação e evita a superposição no funcionamento dos contatores de potência.

Modelos  disponíveis:

  • NC2-115N = 115A em AC3
  • NC2-150N = 150A em AC3
  • NC2-185N = 185A em AC3
  • NC2-225N = 225A em AC3
  • NC2-330N = 330A em AC3
  • NC2-400N = 400A em AC3
  • NC2-500N = 500A em AC3
  • NC2-630N = 630A em AC3



Certificações: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC,UL

Tensões da bobina: 24VAC, 48VAC, 110VAC, 220VAC ou 380VAC.

Conforme normas IEC/EN 60947-4-1



Catálogo Online



contator-de-potencia-cc1

O contator de potência CC1 da marca CKW é utilizado para remotamente ligar e desligar um circuito. Quando conectado com um relé térmico protege o circuito contra sobrecargas, como uma chave eletromagnética. Também funciona como temporizador, chave reversora e chave estrela triângulo, quando combinado com outros acessórios.

As vantagens de utilização de contatores ficam por conta do comando à distância, do elevado número de manobras e da grande vida útil mecânica.

Modelos disponíveis:

  • Contator 9A em AC3, corrente alternada, tripolar, 1NA: CC1-0910
  • Contator 9A em AC3, corrente alternada, tripolar, 1NF: CC1-0901
  • Contator 9A em AC3, corrente contínua, tripolar, 1NA: CC1-0910/Z
  • Contator 12A em AC3, corrente alternada, tripolar, 1NA: CC1-1210
  • Contator 12A em AC3, corrente alternada, tripolar, 1NF: CC1-1201
  • Contator 12A em AC3, corrente contínua, tripolar, 1NA: CC1-1210/Z
  • Contator 18A em AC3, corrente alternada, tripolar, 1NA: NC1-1810
  • Contator 18A em AC3, corrente alternada, tripolar, 1NF: NC1-1801
  • Contator 18A em AC3, corrente contínua, tripolar, 1NA: NC1-1810/Z
  • Contator 25A em AC3, corrente alternada, tripolar, 1NA: NC1-2510
  • Contator 25A em AC3, corrente alternada, tripolar, 1NF: NC1-2501
  • Contator 25A em AC3, corrente contínua, tripolar, 1NA: NC1-2510/Z
  • Contator 32A em AC3, corrente alternada, tripolar, 1NA: NC1-3210
  • Contator 32A em AC3, corrente alternada, tripolar, 1NF: NC1-3201
  • Contator 32A em AC3, corrente contínua, tripolar, 1NA: NC1-3210/Z
  • Contator 40A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-4011
  • Contator 40A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-4011/Z
  • Contator 50A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-5011
  • Contator 50A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-5011/Z
  • Contator 65A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-6511
  • Contator 65A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-6511/Z
  • Contator 80A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-8011
  • Contator 80A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-8011/Z
  • Contator 95A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-9511
  • Contator 95A em AC3, corrente alternada, tripolar, 1NA+1NF: NC1-9511



Tensões: 24VAC, 24VCC, 48VAC, 110VAC, 110VCC, 220VAC, 220VCC, ou 380VAC.

Acessórios como blocos de contatos auxiliares, bobinas e intertravamento estão disponíveis para esse contato.



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



contator-de-potencia-c3tfA série de contatores padrão Siemens C3TF é utilizada em circuitos AC, de frequência 50/60HZ.

É utilizado para manobras em cargas indutivas e resistivas, e ao ser conectado com um relé térmico protege o circuito contra eventuais sobrecargas.

Correntes: 9A, 12A, 16A, 22A, 32A, 38A, 45A,  63A, 75A, 85A, 110A, 140A, 205A, 300A e 400A

Contatos auxiliares: 2NA+2NF

Sistema de montagem rápida em trilho DIN 35mm até 38A.



Normas: IEC60947-4 / VDE0636 /

VDE0660 / GB14048.4

Certificados: CE CCC



Marca: CKW



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

contator-de-potencia-cc2A série de contatores CC2 é utilizada em circuitos AC3 e AC1, com frequência de 50/60HZ.

Utilizado para manobras em cargas indutivas e resistivas, e ao ser conectado com um relé térmico protege o circuito contra eventuais sobrecargas.

Faz a função de reversão de rede-gerador, caso seja utilizado em paralelo com outro contator e intertravamento mecânico.

Os contatores CKW apresentam alta tecnologia, representando para o usuário maior segurança e facilidade na instalação.

Bobina com contato auxiliar integrado.

Modelos disponíveis:

  • Contator 115A em AC3 - CC2-115
  • Contator 150A em AC3 - CC2-150
  • Contator 185A em AC3 - CC2-185
  • Contator 225A em AC3 - CC2-225
  • Contator 265A em AC3 - CC2-265
  • Contator 330A em AC3 - CC2-330
  • Contator 400A em AC3 - CC2-400
  • Contator 500A em AC3 - CC2-500
  • Contator 630A em AC3 - CC2-630
  • Contator 800A em AC3 - CC2-800

Temperatura de trabalho: -5ºC ~+ +40ºC

Normas: IEC/EM 60947-4 / 60947-1



Marca CKW



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Disjuntores - Chint e CKW

caixa-moldada-fixoOs disjuntores em caixa moldada NM1 são utilizados como:

  • Disjuntor de entrada e distribuição.
  • Proteção de linha e equipamentos que possam ser danificados por sobrecarga e curto-circuito.
  • Disjuntor seccionador e de proteção de motores, transformadores e capacitadores.
  • Chave principal e de emergência em conjunto com acionamentos rotativos bloqueáveis.

Os contatos abrem antes de atingir o valor de pico presumido da corrente de curto-circuito. No caso de falha elétrica os efeitos limitadores da corrente dos disjuntores caixa moldada NM1 protegem os componentes de forma efetiva, contra os efeitos térmicos e dinâmicos da corrente de curto-circuito.

Acessórios como contatos auxiliares, bobinas de mínina, bobinas de abertura, bobinas de fechamento, motores e manopla são vendidos separadamente.

Disponíveis em sete tamanhos e nas correntes de 10A até 1250A.

  • Disjuntor em caixa moldada NM1-63S 10A, 16A, 20A, 32A, 40A, 50A, ou 63A. Poder de ruptura 20KA em 220V
  • Disjuntor em caixa moldada NM1-63H 10A, 16A, 20A, 32A, 40A, 50A, ou 63A. Poder de ruptura 42KA em 220V
  • Disjuntor em caixa moldada NM1-125S 80A, 100A, ou 125A. Poder de ruptura 42KA em 220V
  • Disjuntor em caixa moldada NM1-125H 80A, 100A, ou 125A. Poder de ruptura 65KA em 220V
  • Disjuntor em caixa moldada NM1-250S 160A, 180A, 200A, 225A ou 250A. Poder de ruptura 42KA em 220V
  • Disjuntor em caixa moldada NM1-250H 160A, 180A, 200A, 225A ou 250A. Poder de ruptura 65KA em 220V
  • Disjuntor em caixa moldada NM1-400S 315A, 350A, ou 400A. Poder de ruptura 50KA em 220V
  • Disjuntor em caixa moldada NM1-400H 315A, 350A, ou 400A. Poder de ruptura 85KA em 220V
  • Disjuntor em caixa moldada NM1-630S 500A, ou 630A. Poder de ruptura 50KA em 220V
  • Disjuntor em caixa moldada NM1-630H 500A, ou 630A. Poder de ruptura 85KA em 220V
  • Disjuntor em caixa moldada NM1-800H 700A, ou 800A. Poder de ruptura 85KA em 220V
  • Disjuntor em caixa moldada NM1-1250H 1000A, ou 1250A. Poder de ruptura 85KA em 220V

3 Polos

50/60Hz

Conformidade com IEC60947-2 e certificação KEMA

Certificados



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

caixa-moldada-regulavalOs disjuntores em caixa moldada reguláveis NM8 são usados em circuitos elétricos que exigem controle da corrente térmica e também no disparo magnético. Possuem faixas de ajuste da corrente térmica de 80 a 100% (0,8~1 In) facilitando a proteção dos barramentos de distribuição essencial para proteção de motores em vários outros tipos de circuitos que requerem uma regulagem na corrente nominal (Ith).
O controle do disparo magnético é de 5 a 10 x In dando possibilidade de fazer a seletividade dos circuitos protegidos por esse tipo de disjuntor.

O disjuntor caixa moldada regulável NM8, é utilizado para:

  • Proteção de redes de corrente alternada e contínua.
  • Proteção contra sobrecargas com dispositivo térmico.
  • Proteção contra curto-circuito com dispositivo magnético.
  • Proteção de motores.

Corrente de trabalho nominal de 100 até 1600A

Poder de ruptura >85ka em 220V

Certificados

Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

disjuntor-aberto-NA1Os disjuntores abertos NA1, também conhecidos como disjuntores inteligentes, são projetados para aplicação em circuitos de corrente alternada, 400/690V e frequência 50-60Hz.
A principal aplicação deste disjuntor é na distribuição de energia elétrica e na proteção de circuitos e equipamentos elétricos contra sobrecargas, subtensão, curto-circuitos e falhas à terra.

Estes disjuntores abertos dispõem de funções inteligentes e seletivas, aumentando a confiabilidade do suprimento de energia e evitando quedas desnecessárias na alimentação elétrica. Uso recomendado em subestações, fábricas, minas (690V) e edifícios de grande porte, principalmente para sistemas de distribuição de energia em edifícios inteligentes.
Conforme norma IEC/EN 60947-2

Modelos disponíveis:

  • Disjuntor aberto fixo 1250A NA1-2000 1250 - Capacidade nominal de ruptura em serviço 50ka em 400V
  • Disjuntor aberto fixo 1600A NA1-2000 1600 - Capacidade nominal de ruptura em serviço 50ka em 400V
  • Disjuntor aberto fixo 2000A NA1-2000 2000 - Capacidade nominal de ruptura em serviço 50ka em 400V
  • Disjuntor aberto fixo 2500A NA1-3200 2500 - Capacidade nominal de ruptura em serviço 65ka em 400V
  • Disjuntor aberto fixo 3200A NA1-3200 3200 - Capacidade nominal de ruptura em serviço 65ka em 400V
  • Disjuntor aberto extraível 4000A NA1-4000 4000 - Capacidade nominal de ruptura em serviço 65ka em 400V
  • Disjuntor aberto extraível 5000A NA1-6300 5000 - Capacidade nominal de ruptura em serviço 100ka em 400V
  • Disjuntor aberto extraível 6300A NA1-6300 6300 - Capacidade nominal de ruptura em serviço 100ka em 400V

Certificados

Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

protetor-de-surto-unipolar-ckwO dispositivo de proteção de surto (DPS) BY da CKW, foi desenvolvido para a proteção de equipamentos e instalações contra surtos e sobretensões provenientes de descargas diretas ou indiretas na rede elétrica, causadas por raios e/ou manobras no sistema elétrico.
Independentemente do tipo, as descargas geram um aumento repentino na tensão da rede, que danificam equipamentos eletro-eletrônicos e muitas vezes até a própria instalação.

É recomendado que o protetor de surto (DPS) seja montado em quadros de distribuição, na entrada das edificações.

Sua carcaça está adaptada para montar em trilhos DIN.

Modelos disponíveis:

  • Protetor de surto unipolar 10KA
  • Protetor de surto unipolar 20KA
  • Protetor de surto unipolar 40KA
  • Protetor de surto unipolar 70KA



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



mini-disjuntoresOs mini disjuntores DZ47, são equipamentos eletromecânicos de alta tecnologia, que tem como função proteger fios e cabos elétricos contra curto circuitos e sobrecargas de energia, proporcionando maior segurança à rede,  em instalações elétricas residenciais, comerciais e industriais.

Quando ocorre uma sobrecarga ou curto-circuito, o mini disjuntor abre o circuito impedindo a circulação da corrente.

O mini disjuntor DZ47 é voltado exclusivamente para aplicações de curva C (cargas indutivas com média corrente de partida, exemplo: motores elétricos, lâmpadas fluorescentes, máquinas de lavar roupas, eletrodomésticos). Um disjuntor curva C possui curva de ruptura entre 5 a 10 vezes o valor de corrente nominal.

Modelos disponíveis:

  • Mini disjuntor unipolar 3ka e 4,5ka em 400V - DZ47 1P: 01A, 02A, 04A, 06A, 10A, 16A, 20A, 25A, 32A, 40A, 50A e 63A
  • Mini disjuntor unipolar 10ka em 400V - DZ47 1P: 80A e 100A.
  • Mini disjuntor bipolar 3ka e 4,5ka em 400V - DZ47 2P: 01A, 02A, 04A, 06A, 10A, 16A, 20A, 25A, 32A, 40A, 50A e 63A
  • Mini disjuntor bipolar 10ka em 400V - DZ47 2P: 80A e 100A.
  • Mini disjuntor tripolar 3ka e 4,5ka em 400V -  DZ47 3P: 01A, 02A, 04A, 06A, 10A, 16A, 20A, 25A, 32A, 40A, 50A e 63A
  • Mini disjuntor tripolar 10ka em 400V - DZ47 3P: 80A, 100A e 125A.



Montagem em trilho DIN

Alta resistência mecânica

Atuação rápida de disparo magnético

Normas: NBR 60898 - NBR 60947-2 - IEC 60898

Certificado pelo INMETRO



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000





interruptor-diferencialO interruptor diferencial residual, também conhecido como DR, é um dispositivo de proteção à instalações elétricas. Tem a função de proteção contra correntes elétricas ocasionais que possam passar pelo corpo humano em caso de contatos diretos ou indiretos. Permitindo desligar um circuito sempre que seja detectada uma corrente de fuga superior ao valor nominal.

Sempre que a corrente residual/fulga do DR for superior a 30mA ou 300mA, de acordo com sua especificação, ele dispara.

O interruptor diferencial atua quando as correntes precisam ser interrompidas no menor tempo possível.

Modelos disponíveis:

  • DR bipolar 25A - DZL178 2P25 30ma
  • DR bipolar 40A - DZL178 2P40 30ma
  • DR bipolar 63A - DZL178 2P63 30ma
  • DR bipolar 80A - DZL178 2P80 30ma
  • DR bipolar 100A - DZL178 2P100 30ma
  • DR tetrapolar 25A - DZL178 4P25 30ma
  • DR tetrapolar 40A - DZL178 4P40 30ma
  • DR tetrapolar 63A - DZL178 4P63 30ma
  • DR tetrapolar 80A - DZL178 4P80 30ma
  • DR tetrapolar 100A - DZL178 4P100 30ma
  • DR tetrapolar 125A - DZL178 4P125 300ma

O interruptor diferencial residual, o DR,  é facilmente instalado diretamente no quadro de distribuição de energia elétrica, junto ao disjuntor termomagnético, e sua instalação é obrigatória de acordo com a Norma Brasileira da ABNT - NBR 5410 "Instalações elétricas de baixa tensão". Sua instalação é obrigatória nos alimentadores de áreas perigosas tais como: cozinhas, banheiros e áreas externas de residencias, prédios públicos, supermercados, shoppings, hotéis e outras instalações públicas e privadas.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

disjuntor-motorO disjuntor motor NS2 - NS8 (Chint), e MPCB (CKW) é um dispositivo termomagnéticos adaptados a proteção e comando de motores normalmente utilizado em conjunto com um contator, conduzindo corrente em condição normal e interrompendo correntes em condições anormais (curto circuito e sobrecarga), se constituindo em um dispositivo de partida de motor. O disjuntor motor permite o arranque de motores a tensão plena, proteção contra sobrecargas e curto-circuitos, não necessitando de fusíveis ou interruptores adicionais. Proteção contra a falta de fase e sobrecargas são asseguradas por relé térmico acoplado.
A freqüência de manobras é função do contator e as ligações mecânicas/elétricas contator+disjuntor garantem um conjunto compacto facilitando a interligação elétrica e montagem em caixas. O acionamento manual do disjuntor motor é feito através dos seus botões frontais e a corrente térmica é regulada no botão de ajuste. As peças energizadas são inacessíveis ao toque garantindo a proteção física do operador (IP2XX)

Os disjuntores NS2 - NS8 da Chint, e MPCB da CKW, são certificados e possuem 2 anos de garantia.

Correntes disponíveis: 0,16 até 80A.

Contatos auxiliares 1NA+1NF lateral (AU11) ou frontal (AE11), são vendidos separadamente.

Certificados

Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

disjuntor-mcb

Os disjuntores em caixa moldada MCBM1 da CKW são utilizados como:

  • Disjuntor de entrada e distribuição.
  • Proteção de linha e equipamentos que possam ser danificados por sobrecarga e curto-circuito.
  • Disjuntor seccionador e de proteção de motores, transformadores e capacitadores.
  • Chave principal e de emergência em conjunto com acionamentos rotativos bloqueáveis.

Os contatos abrem antes de atingir o valor de pico presumido da corrente de curto-circuito. No caso de falha elétrica os efeitos limitadores da corrente dos disjuntores caixa moldada MCBM1 protegem os componentes de forma efetiva, contra os efeitos térmicos e dinâmicos da corrente de curto-circuito.

Acessórios como contatos auxiliares, bobinas de mínina, bobinas de abertura, bobinas de fechamento, motores e manopla são vendidos separadamente.

Corrente: 10A até 800A.

3 Polos

50/60Hz

Conformidade com IEC60947-2 e certificação KEMA



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Fins de Curso - CKW

fim-de-curso-plastico

O fim de curso YBLX-CK é um dispositivo eletromecânico, que consiste em um atuador ligado mecanicamente a um conjunto de contatos.

Linha universal presente em instalações automatizadas, de grande confiabilidade do ponto de vista elétrico e mecânico. Tem como aplicações indicar posicionamento, detectar partes e peças,  monitorar o desalinhamento de componentes como esteiras, limitar cursos de sistema de elevação e transportes, transmitir ao sistema informações de presença e/ou ausência, de passagem e posicionamento.

Os fins de curso são muito comuns nas áreas de construção civil, mineração, farma-química, energia e elevadores.

Chave fim de curso com corpo plástico (YBLX-CKP), ou metálico (YBLX-CKM) das marcas Chint e CKW.

Contatos: 1NA+1NF

O fim de curso é aplicável em circuito elétrico com voltagem menor que 380VAC ou 220VCC.



Modelos disponíveis:

  • YBLX-CK/P102 - pistão com roldana
  • YBLX-CK/P106 - haste longa flexível que atua em todas as direções
  • YBLX-CK/P110 - pistão
  • YBLX-CK/P118 - braço rotativo com roldana
  • YBLX-CK/P121 - alavanca com roldana
  • YBLX-CK/M102 - pistão com roldana
  • YBLX-CK/M106 - haste longa flexível que atua em todas as direções
  • YBLX-CK/M110 - pistão
  • YBLX-CK/M115 - braço rotativo com roldana
  • YBLX-CK/M121 - alavanca com roldana



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



mini-fim-de-cursojpg

As micro-switches, também conhecidas como micro fim de curso, podem ser usadas como eficientes sensores para projetos mecatrônicos. Mesmo com a sua limitação de fornecer apenas um contato reversível, que pode ser contornado em aplicações interessantes com o uso de circuitos eletrônicos relativamente simples.


Chave micro fim de curso com corpo plástico. Capacidade de 15A/250VCA. Dimensões 50 x 17,2 x 20mm

Diferentes modelos de atuadores disponíveis.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000





O fim de curso YBLX-CK é um dispositivo eletromecânico, que consiste em um atuador ligado mecanicamente a um conjunto de contatos.

Linha universal presente em instalações automatizadas, de grande confiabilidade do ponto de vista elétrico e mecânico. Tem como aplicações indicar posicionamento, detectar partes e peças,  monitorar o desalinhamento de componentes como esteiras, limitar cursos de sistema de elevação e transportes, transmitir ao sistema informações de presença e/ou ausência, de passagem e posicionamento.

Os fins de curso são muito comuns nas áreas de construção civil, mineração, farma-química, energia e elevadores.

Contatos: 1NA+1NF

O fim de curso é aplicável em circuito elétrico com voltagem menor que 380VAC ou 220VCC.

fim-de-curso-haste



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Fontes chaveadas - CKW

fontes-chaveada

A fonte chaveada PS tem como principio de funcionamento baixar a tensão 110~220VAC/60Hz para 24VCC, com o objetivo de alimentar cargas e circuitos elétricos com excelente precisão

Tensão de entrada = 110 ~ 220 VAC;
Tensão de saída = 24VCC;

Modelos de fonte chaveada disponíveis:

  • PS15 =0,62A
  • PS35= 1,45A
  • PS50=2,8A
  • PS100= 4,16A
  • PS150= 6,25A
  • PS250= 10A
  • PS350=14,5A



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Instrumentos de medição - CKW

amperimetro_chint_ckw_

Os amperímetros analógicos são instrumentos de medição, que devem ser instalados na porta dos painéis elétricos, para medir e informar através de seu ponteiro o fluxo da corrente elétrica, garantindo assim, que todos os componentes do sistema estejam recebendo a alimentação correta para seu funcionamento, evitando possíveis danos aos componentes por excesso de corrente elétrica ou o mau funcionamento pela falta de alimentação.

Tamanhos disponíveis: 72x72 (NP72) 96x96 (NP96)

Escalas das correntes

Medição direta

NP72 ou NP96: 1,5A, 2,5A. 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A ou 80A.

                              1,5/3A, 2,5/5A, 10/20A, 15/30A, 25/50A, 40/80A, ou 60/120A.

Medição com transformador de corrente:

NP72 ou NP96: 50/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1250/5, 1600/5, ou 2000/5.

Sistema ferro móvel.

Amperímetros para corrente alternada.

Marcas: CHINT E CKW.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



voltimetro_analógico

O voltímetro analógico é um instrumento de medição que deve ser instalado na porta de quadros e painéis elétricos para indicar através de seu ponteiro a tensão elétrica do equipamento.



Tamanhos disponíveis: 48x48 (NP48) 72x72 (NP72) 96x96 (NP96)

Tensões disponíevis: NP48, NP72 ou NP96: 250V, 300V, 400V, 500V, ou 600V.

Sistema ferro móvel.

Voltimetro para corrente alternada.

Marcas: CHINT E CKW.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



frequencimetro

O frequencímetro analógico é um instrumento de medição que deve ser instalado na porta de quadros e painéis elétricos para indicar a frequência de um sinal periódico.

Medição direta de 45hz a 65hz, sistema lâminas vibráteis.

Tamanhos disponíveis: 48X48 (NP48) 72x72 (NP72) 96x96 (NP96)

 Marcas: CHINT E CKW.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



transformador-de-corrente-tc-ckw

O TC (transformador de corrente) tem como principal função transformar a corrente. Em condutores onde as correntes são muito elevadas, não podemos utilizar direto um amperímetro, pois a capacidade de seu galvanômetro é baixa. Por isso, para medir altas correntes, utiliza-se um TC, que consiste em abaixar a corrente para valores que o galvanômetro possa ler sem queimar.

O TC é utilizado na maioria das montagens em painéis elétricos industriais, para monitoramento da corrente elétrica em todo circuito, protegendo-o contra sobre correntes com ajuda de outros dispositivos de proteções.

Fixação: por meio de barramento primário ou pés ou cantoneiras de fixação.

Modelos de transformadores de corrente disponíveis:

  • Janela 30: 50/5, 75/5, 100/5, ou 150/5
  • Janela 40: 150/5, 200/5, 250/5, 300/5, 400/5, ou 500/5
  • Janela 60: 600/5, 800/5, 1000/5, ou 1200/5
  • Janela 80: 1250/5, 1500/5, 1600/6, ou 2000/5

Compatíveis aos amperímetros Chint e CKW.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



controlador-de-potencia

O controlador de fator de potência automáticos JKL é um equipamento microprocessado destinado ao controle, supervisão e acompanhamento dos φ cos (fator de potência) e a qualidade de energia do sistema, através da comutação automática de bancos de capacitores.

O controlador de fator de potência é fácil de programar, e o seu mostrador digital informa todos os parâmetros da rede (tensão, corrente, fator de potência, potência ativa, potência reativa, potência aparente, frequência e harmônicos).


Produzidos para medições de corrente e tensão monofásicos e trifásicos e comando de capacitores em 06 ou 12 estágios de saída, nas tensões 220V ou 380V.


Marca: CKW



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



relgio-programador

Tensão: 220V (160/240Vca)

Potência controlada: 3000W

Capacidade dos contactos:
15A (óhmica) 10A (indutiva)

Certificados: CE




Inversores de frequência - CKW

inversores-de-frequencia

O mini inversor de frequência CK10 é um modelo econômino desenvolvido para aplicações gerais de pequena potência.

  • Utiliza tecnologia de controle V/F
  • Funções de controlador PID
  • Comunicação em Modbus,
  • Reduz o espaço da instalação (15% menor que os similares)

Tensão: 3ø 400V
Potência KW: 1~500
Potência HP: 1 ~ 670,24

Código CKW : CK10
Descrição: Inversor de Frequência familia CK10 - Nas faixas de potência de 0,2 A 2,2KW.
Características:  5 canais de entrada digital, 1 canal de saída a rele,  1 canal de entrada analógica, 1 coletor aberto, comunicação RS485, IHM de operação, frequência de saída 0 - 400HZ, controle V/F escalar, 24 funções de proteção de falha.
Modelos: 0,75KW - 2,2KW - 380V trifásico / 0,2KW - 2,2KW - 220V  trifásico / 0,2KW - 2,2KW - 220V  monofásico.

inversores-de-frequencia-ck100

O inversor de frequência CK100 possui controle vetorial V/F. Ele usa a nova plataforma desenhada para fornecer uma excelente performance de funcionamento do motor.
É um produto de simples manuseio e alta performance, voltado ao mercado geral de inversores.
O produto segue estritamente a norma IEC e passou no teste de ceritificação internacional CE.

Tensão: 3ø 400V
Potência KW: 0,75 ~ 15
Potência HP: 1 ~ 20,107

Código CKW: CK100
Descrição: Inversor de Frequência familia CK100 - Nas faixas de potência de 0,75KW A 15,0 KW
Características: 4 canais de entrada digital; 2 canais de saída a rele; 2 canais de entrada analógica, 2 canais de saída analógica; 1 canal de entrada de alta frequência, comunicação RS485, IHM de operação; frequência de saída 0 - 400HZ; controle V/F escalar; controle vetorial sensorless; 23 funções de proteção de falha.
Modelos: Potências de 0,75KW - 15 KW - tensão 380V  trifásico.

inversores-de-frequencia-ck200

O inversor de frequência CK200 adota a plataforma de sistema de controle DSP e usa tecnologia de controle V / F vetorizado. Compatível com muitos tipos de métodos de proteção. Pode ser usado com motores assíncronos, proporcionando excelente desempenho de condução.
O design do produto, configuração de hardware e recursos de software melhoraram significativamente a usabilidade do consumidor e disponibilidade ambiental.
O produto segue estritamente a norma IEC e passou no teste de ceritificação internacional CE.
Tensão: 3ø 400V
Potência KW: 1~500
Potência HP: 1 ~ 670,24

Codigo CKW: CK200
Descrição: Inversor de Frequência familia CK200 - Nas faixas de potência de 1,5KW A 500KW
Características: 8 canais de entrada digital, 2 canais de saída a rele, 3 canais de entrada analógica, 2 canais de  saída analógica, 1 canal de entrada alta frequência, 1 canal de saída alta frequência, comunicação RS485, IHM de operação, frequência de saída 0 - 400HZ, controle V/F escalar, 30 funções de proteção de falha.
Modelos: 1,5KW - 500 KW - 380V  trifásico.




Plugues e tomadas industriais - CKW

tomada-mvel

Devido ao seu design simplificado, a linha de plugs e tomadas industriais CKW, assegura flexibilidade para sistemas de instalações. Ideal para todos os tipos de instalações elétricas.    Componentes de alta qualidade, possuem ótimo acabamento e encaixe, garantindo uma vida útil elevada e instalações seguras.

Correntes: 16, 32, 63 e 125A.

Grau de proteção: IP44 para os modelos de 16A e 32A / IP67 para os modelos de 63A e 125A

Posição horária: 6H e 9H.

Número de polos: 3 (2P+T), 4 (3P+T) e 5 (3P+T+N)



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

plugue-mvel

Devido ao seu design simplificado, a linha de plugs e tomadas industriais CKW, assegura flexibilidade para sistemas de instalações. Ideal para todos os tipos de instalações elétricas.    Componentes de alta qualidade, possuem ótimo acabamento e encaixe, garantindo uma vida útil elevada e instalações seguras.

Correntes: 16, 32, 63 e 125A.

Grau de proteção: IP44 para os modelos de 16A e 32A / IP67 para os modelos de 63A e 125A

Posição horária: 4H. 6H e 9H.

Número de polos: 3 (2P+T), 4 (3P+T) e 5 (3P+T+N)



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

tomada-sobrepor

Devido ao seu design simplificado, a linha de plugs e tomadas industriais CKW, assegura flexibilidade para sistemas de instalações. Ideal para todos os tipos de instalações elétricas.    Componentes de alta qualidade, possuem ótimo acabamento e encaixe, garantindo uma vida útil elevada e instalações seguras.

Correntes: 16, 32, 63 e 125A.

Grau de proteção: IP44 para os modelos de 16A e 32A / IP67 para os modelos de 63A e 125A

Posição horária: 4H. 6H e 9H.

Número de polos: 3 (2P+T), 4 (3P+T) e 5 (3P+T+N)



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



plugue-sobrepor

Devido ao seu design simplificado, a linha de plugs e tomadas industriais CKW, assegura flexibilidade para sistemas de instalações. Ideal para todos os tipos de instalações elétricas.    Componentes de alta qualidade, possuem ótimo acabamento e encaixe, garantindo uma vida útil elevada e instalações seguras.

Correntes: 16, 32 e 63A.

Grau de proteção: IP44 para os modelos de 16A e 32A / IP67 para os modelos de 63A

Posição horária: 6H

Número de polos: 3 (2P+T), 4 (3P+T) e 5 (3P+T+N)



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



plugue-derivacao

Devido ao seu design simplificado, a linha de plugs e tomadas industriais CKW, assegura flexibilidade para sistemas de instalações. Ideal para todos os tipos de instalações elétricas.    Componentes de alta qualidade, possuem ótimo acabamento e encaixe, garantindo uma vida útil elevada e instalações seguras.

Plug com multipla saida

Grau de proteção: IP44

Posição horária: 4H e 6H

Número de polos: 3 (2P+T) e 4 (3P+T)

Catálogo para download


Prensa cabos - CKW

prensa-cabos

Rosca PG 7, 9, 11, 13.5, 16 e 21mm

Rosca BSP 1/4, 3/8, 1/2, 3/4 e 1 polegada

Catálogo para download


Quadros de Comando

quadros-de-comandoQuadros de comando vazios para diversas aplicações: montagens de comandos de máquinas e motores, projetos especiais e distribuição em geral, instalações industriais, comerciais e prediais, armazéns, depósitos entre outros

Base, porta e placa construídas em chapa de aço galvanizado.

Fecho padrão com miolo fenda.

Disponíveis nas dimensões usuais do mercado, produto sob encomenda.



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000










Reles - Chint e CKW

rele-trmico

O relé térmico bimetálico NR2 (Chint) e OR2 (CKW) é um aparelho utilizado para proteger os motores contra aquecimento indevido e falta de fase.

Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares. Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé térmico, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito tanto manualmente, como automaticamente.

A proteção contra sobrecargas é relevante para aumentar o tempo de vida útil dos motores, impedindo o funcionamento em condições anormais de aquecimento, assegurando a continuidade de serviços das máquinas, equipamentos e instalações, evitando paradas bruscas.

Usados em circuitos AC 50/60 Hz, e com tensão de trabalho nominal até 1000V .

O rele térmico NR2 (Chint) e OR2 (CKW) pode ser integrado em aparelhos de funções múltiplas, tais como: contator, contatores-disjuntores ou ser instalado independentemente.

Regulagens disponíveis: 0,1~0,16A, 0,16~0,25A, 0,25~00,40A, 0,40-0,63A, 0,63-1,0A, 1.25~2.0A, 1.6~2.5A, 2.5~4.0A, 4.0-6,0A, 5,5~8.0A, 7,0-10,0A, 9,0~13.0A, 12.0~18.0A, 17.0~25.0A, 23,0-32,0A, 28.0~36.0A, 30.0~40.0A, 37.0~50.0A,  48.0~65.0A, 55.0~70.0A, 63.0~80.0A, 80.0~93.0A , 80-125A, 100-160A, 125-200A, 160-250A, 200-315A, 250-400A, 315-500A, ou 400-630A.



Catálogo Online

Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

rele-de-estado-solido

O rele de estado sólido SSR, é um dispositivo semicondutor eletrônico para chaveamento de cargas, ou seja, não possui elementos mecânicos ou qualquer tipo de peça móvel.  Tem como função comutar circuitos de potência elevadas a partir de sinais de pequena intensidade.

O rele de estado sólido costuma ser aplicado em controle de processos industriais, em controle de temperatura nos aquecimentos e resfriamentos, motores, válvulas, solenoides, lâmpadas, transformadores, etc.

Modelos disponíveis:

  • RELE ESTADO SOLIDO MONOFÁSICO 25A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 25A
  • RELE ESTADO SOLIDO MONOFÁSICO 40A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 40A
  • RELE ESTADO SOLIDO MONOFÁSICO  60A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 60A
  • RELE ESTADO SOLIDO MONOFÁSICO 80A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 80A
  • RELE ESTADO SOLIDO MONOFÁSICO 100A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 100A
  • RELE ESTADO SOLIDO MONOFÁSICO 120A ENTRADA 3-32VCC / SAÍDA 24-440VAC - SSR 1PH 120A





Os SSRs, desde que aplicados corretamente, apresentam uma série de vantagens como:

  • Não possuem desgaste de contatos mecânicos, pois estes não existem, tornando a vida útil praticamente ilimitada (> 10 exp 9 operações);
  • Respondem a frequência de acionamento elevadas, permitindo assim controle de luminosos e temperatura de forma direta, precisa e econômica;
  • Possuem detector de cruzamento de zero “zero crossing” ligando cargas AC no cruzamento de zero da tensão (senóide) e desligando no cruzamento de zero da corrente, evitando assim, interferências eletromagnéticas em outros equipamentos, além de aumentar muito a vida útil da carga (no caso de uma resistência ou lâmpada o aumento da vida útil é cerca de 3 a 4 vezes );
  • Correntes de acionamento muito baixas, comparadas com relés comuns ou contatores;
  • Possuem um alto grau de confiabilidade;
  • Resistente a vibrações mecânicas;
  • Não gera IEM e IRF;
  • Compatíveis com microprocessadores e lógica TTL;
  • Oferecem grande flexibilidade nas aplicações;
  • Não possuem ruídos sonoros;
  • Tamanhos reduzidos;



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

reles-temporizadores

Projetados de acordo com as normas internacionais, os temporizadores eletrônicos Varimaster constituem em uma solução compacta e segura para aplicações industriais, comerciais ou residenciais. Possuem as seguintes características:

- LEDs indicadores de status

- Tensões e escalas variadas

 - Imunidade a ruídos

- Configuração e operação simples

- Ajustes através de seletores externos

- Contatos de alta confiabilidade (1NA+1NF)

- Excelente precisão e repetibilidade

- Montagem direta em trilho tipo DIN ou fixação por parafuso com acessório PLMP



Modelos:

Temporizador Eletrônico com Impulso na Energização – RTE

Temporizador Eletrônico com Retardo na Energização - RTD

Temporizador Eletrônico com Impulso na Energização – RSTE

Temporizador Falta e Sequência de Fase – FFS.





Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

rele-de-pulso

O relé miniatura de potência JZX-22 da CHINT, e RJZX-22 da CKW, tem o mesmo princípio de funcionamento de um relé eletromecânico, porém, o relé  não necessita que sua bobina fique sempre energizada para mudar o estado de seus contatos. Para isso o relé precisa de apenas um pulso de tensão, pois não é o campo magnético que faz com que os contatos permaneçam comutados, mas sim a catraca mecânica.

Modelos disponíveis: 3 ou 4 contatos / DA ou DC / 24 até 380V



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

rele-falta-e-sequencia

O rele de falta e sequencia de fase NJB1 da Chint funciona conectado diretamente à rede a ser monitorada, de modo que, alimentando-se as três fases e estando a amplitude das mesmas dentro dos limites selecionados e na seqüência correta, o NJB1-X comuta os contatos de saída para a posição de trabalho (fecha os terminais 15-18) e acende o LED luminoso amarelo, situado na parte frontal. Na ocorrência de queda ou inversão de fase, acontecerá a desenergização dos contatos de saída (abre 15-18) e o LED amarelo se desligará, indicando o funcionamento do sistema.
No mesmo produto, o usuário dispõe de dois tipos de monitoramento: neutro não-selecionado, destinado à proteção de sistemas trifásicos contra queda e inversão de fases sem monitorar o neutro; e neutro selecionado, que faz a mesma proteção e também monitora a tensão no neutro, o qual obrigatoriamente deverá estar conectado.
O rele falta de fase e sequência de fase NJB1-X da Chint é aplicado em circuitos de AC380~480V e freqüência 50/60Hz.



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

rele-trmico-mini

Os mini relés de sobrecarga térmica NR2-11.5/Z CHINT são muito confiáveis e cobrem toda a faixa de motores até 16 A. Associados aos mini contatores NC6  formam uma partida de motor extremamente compacta.

Faixa de ajuste: 0,1~0,16A até 9,0-13,0A

Catálogo para download



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000


Sensores industriais - CKW

capacitivo-cilindrico

Os sensores capacitivos SCM18, da marca CKW, são sensores de proximidade com princípio de funcionamento que baseia-se na mudança da capacitância da placa detectora, localizada na região denominada face sensível. Dotado de ajuste de sensibilidade "T", os sensores capacitivos, são versáteis, resolvendo problemas de automação, de difícil solução com sistemas convencionais

 Aplicação:

Utilizados para a detecção de objetos de natureza metálica ou não, tais como: madeira, papelão, cerâmica, vidro, plástico, alumínio, laminados ou granulados, pós de natureza mineral, como talco, cimento, argila, etc.     Os líquidos de maneira geral são ótimos atuadores para os sensores capacitivos, não importando
se são condutivos ou não, viscosidade ou cor. Desta forma, excelentes sistemas para controle de níveis máximos e mínimos de líquidos ou sólidos são obtidos com a instalação de um ou dois sensores, mesmo que mergulhados totalmente no produto. Mesmo para outros fins de detecção, tais como contagem de garrafas, caixas, pacotes ou peças.

*Para maiores facilidades de aplicação, possuímos uma fonte de alimentação PSN adequada ao funcionamento com sensores capacitivos.

Sensor capacitivo SCM18 6~36VCC

  • SCM18 5 PNP: Contatos NA+NF,  distância sensorial 5mm, grau de proteção IP67
  • SCM18 5 NPN: Contatos NA+NF,  distância sensorial 5mm, grau de proteção IP67

Sensor capacitivo SCM18 90~250VAC

  • SCM18 5 NO: Contato NA, distância sensorial 5mm, grau de proteção IP67
  • SCM18 5 NC: Contato NF, distância sensorial 5mm, grau de proteção IP67



Catalogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



Os Sensores Fotoelétricos da marca CKW, são sensores utilizados em utilizados na detecção de grande número de aplicações. São equipamentos eletrônicos capazes de detectar a aproximação,                             passagem e presença de materiais metálicos ou não, através da emissão e recepção da luz infravermelha, desde que estejam localizados dentro da distância de atuação do sensor.

A detecção ocorre sem que haja o contato físico entre o sensor e o acionador, por não possuir peças móveis sujeitas a desgastes mecânicos, aumentando assim a vida útil do equipamento.

Esses sensores baseiam-se nos seguintes princípios fundamentais:

- DIFUSO: Os elementos de emissão e recepção infravermelho estão montados justapostos em um mesmo conjunto óptico, direcionados para a face sensível do sensor. Os raios infravermelhos emitidos pelo transmissor, refletem sobre a superfície de um objeto e retornam em direção do receptor, a uma distância determinada (distância de comutação) que provoca o chaveamento eletrônico, desde que o objeto possua uma superfície não totalmente fosca. Distância até 30cm.

- RETROREFLECTIVO: São sensores cujos elementos de emissão e recepção estão justapostos no mesmo conjunto óptico. Os raios emitidos pelo transmissor refletem em um espelho prismático colocado a sua frente e retornam ao elemento receptor. Distância até 2m.

Sensor Fotoelétrico corrente alternada 90~250VAC Dimensão 18mm

  • SG18-10 NA distância sensorial 10cm
  • SG18-10 NF distância sensorial 10cm
  • SG18-30 NA distância sensorial 30cm
  • SG18-30 NF distância sensorial 30cm
  • SG18-2 100 NA distância sensorial 2M
  • SG18-2 100 NF distância sensorial 2M

Sensor Indutivo corrente continua 10~30VCC Dimensão 18mm

  • SG18-10 NPN NA+NF distância sensorial 10cm
  • SG18-10 PNP NA+NF distância sensorial 10cm
  • SG18-30 NPN NA+NF distância sensorial 30cm
  • SG18-30 PNP NA+NF distância sensorial 30cm



Catalogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000

sensor-indutivo-analogico



Os Sensores Indutivos da marca CKW, são sensores que executam uma comutação eletrônica quando um objeto metálico invade seu                                                                                                                                     campo eletromagnético, causando a mudança de seu estado lógico.

- Funcionam em quaisquer condições de ambiente
- Chaveamento eletrônico totalmente em estado sólido
- Alta durabilidade
- Alta velocidade

 Aplicação:

Máquinas operatrizes, injetoras de plástico, máquinas para madeira, máquinas de embalagem, linhas transportadoras, indústria automobilística, indústria de frascos de vidro, indústria de medicamentos, etc; e para a solução de problemas gerais de automatização.

Sensor Indutivo corrente continua 6~36VCC

  • SLM8-2 NPN NA distância sensorial 2mm, dimensão 8mm
  • SLM8-2 NPN NF distância sensorial 2mm, dimensão 8mm
  • SLM8-2 PNP NA distância sensorial 2mm, dimensão 8mm
  • SLM8-2 PNP NF distância sensorial 2mm, dimensão 8mm
  • SLM12-4 PNP NA+NF distância sensorial 4mm, dimensão 12mm
  • SLM12-4 NPN NA+NF distância sensorial 4mm, dimensão 12mm
  • SLM18-5 PNP NA+NF distância sensorial 5mm, dimensão 18mm

Sensor Indutivo corrente continua 10~30VCC

  • SPR08 1,5 NPN NA distância sensorial 1,5mm, dimensão 8mm
  • SPR08 1,5 PNP NF distância sensorial 1,5mm, dimensão 8mm

Sensor Indutivo corrente alternada 90~250VAC

  • SLM18-5 NA distância sensorial 5mm, dimensão 18mm
  • SLM18-5 NF distância sensorial 5mm, dimensão 18mm



Catalogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000




Sinaleiros - Chint e CKW

coluna-luminosa

As colunas luminosas LTA, também conhecidas como torres luminosas, são elementos de sinalização tanto ótico, como sonoro. Utilizadas para sinalização em 360 graus, ou a distância, para indicar e monitorar o funcionamento, ou parada de maquinas e equipamentos industriais.

Tanto o ótico, como o sonoro são intermitentes.

A coluna luminosa da CKW possui acessórios para fixação.

Modelos disponíveis:

  • Coluna luminosa LTA – 2051 - VERDE - 24VCC, 110VAC ou 220VAC
  • Coluna luminosa LTA – 2052 - VERDE+VERMELHO - 24VCC, 110VAC ou 220VAC
  • Coluna luminosa LTA – 2053 - VERDE+AMARELO+VERMELHO - 24VCC, 110VAC ou 220VAC



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



led-sonoro

O sinaleiro sonoro SISON da CKW, também conhecido como sinaleiro cigarra, é compacto, com design moderno, possui alto brilho e vida útil de até 30000 horas, perfeito para todos os painéis de controle. Indicado para para indicar e monitorar a parada de maquinas e equipamentos industriais.

O sinaleiro sonoro está disponível na cor vermelha e nas tensões 24VCC, 110VAC, ou 220VAC.

Furação: 22mm





Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



sinaleiros-leds

O sinaleiro led ND16 (CHINT), e AD16 (CKW) é ideal para instalações em equipamentos de campo, devido ao seu alto poder de luminosidade.  Disponíveis nas cores verde, vermelho, amarelo, azul e branco, os sinaleiros leds são fabricados em termoplástico de alta resistência, o que garante uma elevada vida util ao produto. Possui alto poder de resistência aos raios ultravioleta, iluminação de alto brilho por sistema de micro chip LED integrado.

Tensões disponíveis: 12VAC/VCC, 24VAC/VCC, 48VAC, 110VAC, 220VAC, ou 380VAC.



Catálogo Online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000



sinalizador-mod

O sinaleiro modular com led ND9, é ideal para ser montado em trilho DIN.



Catálogo online



Para maiores informações técnicas, entre em contato com a Varimaster através do telefone: (11) 5613-2000






Logo Varimaster

Assine nossa newsletter



Entre em Contato

Matriz: São Paulo/SP-Tel.: +55 11 5613-2000
Filial I: Campinas/SP-Tel.: +55 19 3367-6651
Filial II: Curitiba/PR-Tel.: +55 41 3049-4667

+55 11 5613-2000

chint@varimaster.com.br

08:00 - 17:30
